smt加工的质量检验方法有哪些?

信息来源:本站 | 发布日期: 2023-08-05 16:45:52 | 浏览量:118

摘要:

在电子制造业中,表面贴装技术(SMT)是一种常见且重要的组装工艺。然而,为了确保SMT加工的质量,必须采取一系列的质量检验方法。本文将介绍一些常用的SMT加工质量检验方法,以帮助读者更好地了解如何正确评估SMT加工的质量。1. 外观检验外观检验是直观且基本的质量检验…

在电子制造业中,表面贴装技术(SMT)是一种常见且重要的组装工艺。然而,为了确保SMT加工的质量,必须采取一系列的质量检验方法。本文将介绍一些常用的SMT加工质量检验方法,以帮助读者更好地了解如何正确评估SMT加工的质量。

1. 外观检验

外观检验是直观且基本的质量检验方法之一。在SMT加工过程中,通过观察组装后的产品外观,可以初步评估其质量。这包括检查元件的位置、焊接点的质量、器件的定位和粘贴等。

2. 焊接质量检验

焊接是SMT加工中关键的步骤之一,它直接影响产品的可靠性和性能。因此,焊接质量检验是必不可少的。常见的焊接质量检验方法包括:

- 视觉检查:使用显微镜或放大镜检查焊接点的质量,包括焊接的均匀性、焊丝的情况以及焊点是否存在缺陷。

- X射线检测:通过X射线照射来检查焊接点的内部结构,以便发现可能存在的隐蔽缺陷,如焊接膏的少量残留或焊接开裂等。

- 焊接牢固度测试:通过对焊接点施加力以评估焊接的牢固度,以确保焊接点能够承受正常的工作条件。

3. 元件定位准确性检验

在SMT加工中,元件的定位准确性对于确保产品正常运行至关重要。准确的元件定位不仅涉及到元件的位置,还包括其角度和高度等参数。为了保证元件定位的准确性,可以采用以下检验方法:

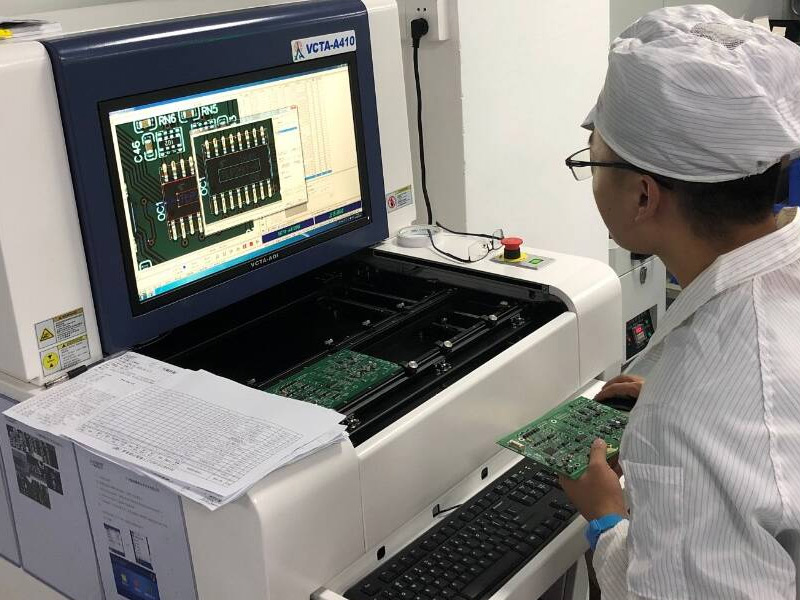

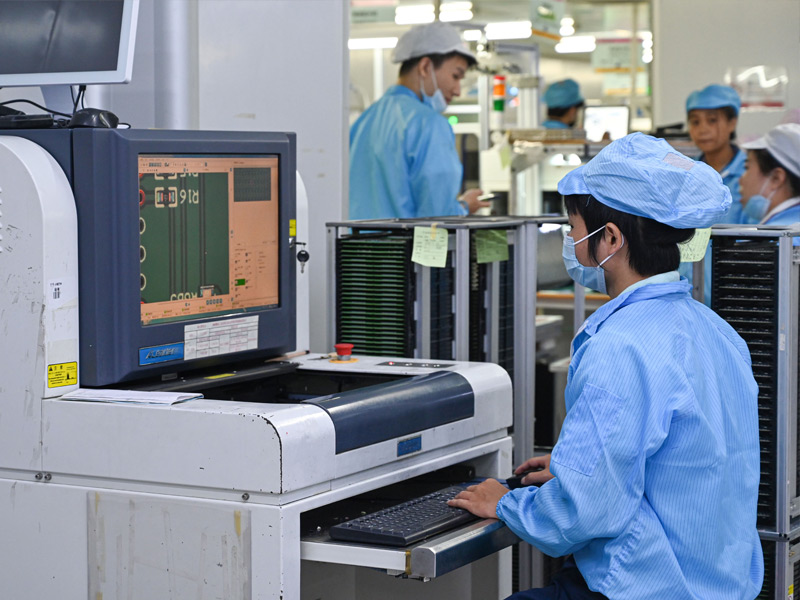

- AOI检测(自动光学检验):通过使用光学设备和图像处理算法,自动检测和分析元件的位置和角度。它可以快速检测出定位错误或倾斜的元件。

- SPI检测(锡膏印刷检测):通过检测和分析印刷在电路板上的焊接膏的质量,来评估元件的定位准确性。

4. 功能和性能测试

除了外观和焊接质量检验外,功能和性能测试也是评估SMT加工质量的关键步骤。通过对组装后的产品进行各种功能和性能测试,可以确保其能够正常工作,并符合所需的技术规范。常见的功能和性能测试方法包括:

- 电气测试:通过电气测试设备检测产品的电气特性,如电压、电流、电阻等,以验证电路板连接和元件是否正常工作。

- 温度循环测试:通过在产品上施加不同温度的环境条件,测试产品在不同温度下的性能和可靠性。

- 振动和冲击测试:通过施加振动和冲击载荷,测试产品在这些环境下的可靠性和性能。这对于需要在恶劣条件下工作的产品尤为重要。

- 寿命测试:通过对产品的长时间工作进行测试,以评估其可靠性和寿命。

5. 追溯性和质量管理检验

在SMT加工过程中,追溯性和质量管理是确保质量的重要方面。追溯性是指能够追踪到每个产品的制造过程和相关信息。质量管理则涉及监控和改进生产过程,以确保符合质量标准和客户需求。以下是一些常见的追溯性和质量管理检验方法:

- 生产数据记录:记录每个产品的制造过程和测试结果,以便追溯和分析问题的根源。

- 产品标识和追溯码:为每个产品分配标识码或追溯码,以便追溯到原材料供应商和制造批次等信息。

- 过程监控和统计分析:通过收集和分析生产过程数据,监控整个过程的性能和一致性,并采取必要的改进措施。

本文介绍了一些常用的SMT加工质量检验方法。这些方法包括外观检验、焊接质量检验、元件定位准确性检验、功能和性能测试,以及追溯性和质量管理检验。通过采用这些方法,能够全面评估SMT加工的质量,并帮助制造商提高产品的可靠性和性能。
